การทดสอบ BDV คืออะไร?

ที่การทดสอบ BDV, หรือการทดสอบแรงดันไฟฟ้าเป็นขั้นตอนห้องปฏิบัติการที่สำคัญที่ใช้เป็นหลักในการประเมินความแข็งแรงของอิเล็กทริกของน้ำมันฉนวน, โดยเฉพาะน้ำมันหม้อแปลง (น้ำมันแร่). นี่คือรายละเอียดของสิ่งที่มันเป็นทำไมมันสำคัญและวิธีการทำงาน:

มันวัดอะไร:

ที่แรงดันไฟฟ้าสูงสุดที่น้ำมันสามารถทนได้โดยไม่ทำลาย(นำไฟฟ้า) ภายใต้เงื่อนไขการทดสอบที่ควบคุมเฉพาะ .

โดยพื้นฐานแล้วมันจะวัดความสามารถของน้ำมันในการทำหน้าที่เป็นฉนวนไฟฟ้าและป้องกันไม่ให้เกิดการลัดวงจรหรือลัดวงจรภายในอุปกรณ์ไฟฟ้าเช่นหม้อแปลงเบรกเกอร์และสวิตช์ .

ทำไมจึงมีความสำคัญ (วัตถุประสงค์):

การควบคุมคุณภาพ:สร้างความมั่นใจว่าน้ำมันใหม่ตรงตามข้อกำหนดก่อนที่จะถูกนำไปใช้กับบริการ .

การตรวจสอบเงื่อนไข:ติดตามสุขภาพและความเสื่อมโทรมของน้ำมันในการให้บริการเมื่อเวลาผ่านไป .

การบำรุงรักษาทำนาย:ค่า BDV ต่ำคือตัวบ่งชี้คีย์ว่าน้ำมันมีการปนเปื้อนหรือเสื่อมสภาพอาจทำให้อุปกรณ์เสี่ยงต่อความล้มเหลว . ช่วยกำหนดตารางการทำให้บริสุทธิ์น้ำมัน (การกรองการคายน้ำ) หรือการเปลี่ยนก่อนที่จะเกิดความล้มเหลวสูง .}}

ความปลอดภัย:มั่นใจได้ว่าน้ำมันจะรักษาคุณสมบัติของฉนวนเพื่อป้องกันความผิดพลาดทางไฟฟ้าไฟและการระเบิด .

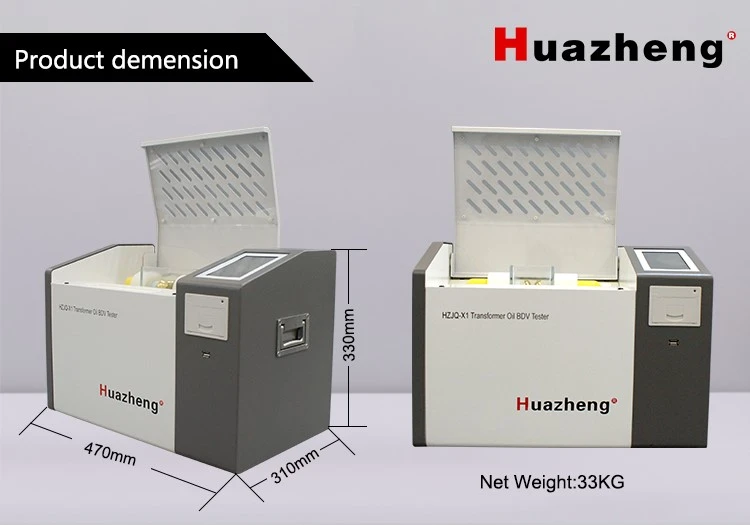

วิธีการทำงาน (ขั้นตอนพื้นฐาน - ตามมาตรฐานเช่น ASTM D1816 หรือ IEC 60156):

ตัวอย่าง:ตัวอย่างน้ำมันที่เป็นตัวแทนนำมาจากอุปกรณ์ภายใต้สภาพที่สะอาดและแห้ง .

เซลล์ทดสอบ:น้ำมันถูกวางไว้ในเซลล์ทดสอบมาตรฐานที่มีสองทรงกลมหรือ VDE (ทรงกลมที่มีช่องว่าง) ขั้วไฟฟ้าเว้นระยะห่างออกไปห่างไกล (โดยทั่วไป 1 มม. หรือ 2 . 5 มม.)

แอปพลิเคชันแรงดันไฟฟ้า:แรงดันไฟฟ้า AC ที่เพิ่มขึ้นอย่างต่อเนื่อง (ปกติ 50/60 Hz) จะถูกนำไปใช้กับอิเล็กโทรดในอัตราที่ควบคุม (E . g ., 2 kV/s หรือ 3 kV/s) .}

รายละเอียด:แรงดันไฟฟ้าเพิ่มขึ้นจนกระทั่งการพังทลายเกิดขึ้น - จุดประกายเชื่อมช่องว่างระหว่างอิเล็กโทรดทำให้เกิดกระแสไฟกระชากอย่างฉับพลัน .

การบันทึก:ระดับแรงดันไฟฟ้าที่การสลายนี้เกิดขึ้นจะถูกบันทึกเป็นแรงดันไฟฟ้าเสีย (BDV)สำหรับการทดสอบนั้นรัน .

ค่าเฉลี่ย:โดยทั่วไปการทดสอบจะทำซ้ำ5-6 ครั้งบนตัวอย่างเดียวกัน(ด้วยการกวนสั้น ๆ หรือพักระหว่างการรัน) . ค่าเฉลี่ยของแรงดันไฟฟ้ารายละเอียดเหล่านี้ถูกรายงานเป็นค่า BDVสำหรับตัวอย่าง (ใน kv) .

อะไรที่มีผลต่อ BDV? (ปัจจัยลด BDV):

น้ำ/ความชื้น:ปัจจัยที่พบบ่อยและสำคัญที่สุด . แม้แต่จำนวนเล็กน้อยก็ลด BDV . อย่างมาก

การปนเปื้อนของอนุภาค:ฝุ่น, เส้นใย, อนุภาคโลหะ, อนุภาคคาร์บอน (จาก arcing) .

ก๊าซละลาย:ก๊าซบางชนิดอาจส่งผลต่อคุณสมบัติของฉนวน .

ผลิตภัณฑ์ความเป็นกรด/ออกซิเดชัน:น้ำมันที่เสื่อมสภาพเป็นกรดและกากตะกอน .

อุณหภูมิ:(แม้ว่าการทดสอบจะดำเนินการที่ Temp มาตรฐาน ~ 27 องศา /80 องศา f) .

ช่องว่างและรูปร่างอิเล็กโทรด:มาตรฐานเพื่อให้แน่ใจว่าผลลัพธ์ที่เปรียบเทียบได้ .

ผลการตีความ:

High BDV (e.g., >50-60 kv):โดยทั่วไปบ่งชี้ว่าน้ำมันแห้งสะอาดอยู่ในสภาพดี .

Moderate Bdv (e . g ., 30-50 kv):อาจบ่งบอกถึงการปนเปื้อนหรือริ้วรอยในช่วงต้น การตรวจสอบหรือตรวจสอบ .

ต่ำ bdv (e . g .<20-30 kV):บ่งบอกถึงการปนเปื้อนอย่างมีนัยสำคัญ (โดยเฉพาะน้ำ) หรือการย่อยสลายขั้นสูง .การดำเนินการ (การกรอง/การแทนที่) มักจะต้องใช้ทันที .ค่าที่ยอมรับได้ขั้นต่ำเฉพาะขึ้นอยู่กับประเภทอุปกรณ์คลาสแรงดันไฟฟ้าและมาตรฐานยูทิลิตี้/อุตสาหกรรม .

มาตรฐานคีย์:

ASTM D1816:วิธีการทดสอบมาตรฐานสำหรับแรงดันไฟฟ้าไดอิเล็กทริกของน้ำมันฉนวนของแหล่งกำเนิดปิโตรเลียมโดยใช้อิเล็กโทรด VDE .

IEC 60156:ฉนวนของเหลว - การกำหนดแรงดันไฟฟ้าที่แยกออกจากกันที่ความถี่พลังงาน - วิธีทดสอบ .

IEEE C57.106:คำแนะนำสำหรับการยอมรับและบำรุงรักษาน้ำมันฉนวนในอุปกรณ์ .
